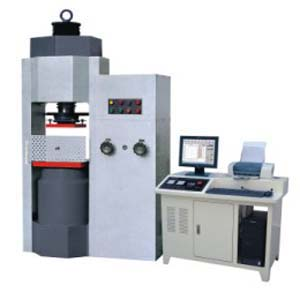

1、拉力機感應部份

   1)微處理器采用西門子控制器，該款控制器成本低，采用PLC與人機界面組合，軟件和硬件使用都非常方便。恒宇的拉力機包括人機界面，控制器，內置I/0，網絡和可移動的大容量數據存儲器，其可對立即停車過程進行控制，因此不會對人身、環境造成損害。

   2)壓力傳感器采用礦用本質安全型壓力傳感器，精度等級0.2壓力傳感器精度等級0.5。該傳感器采用美國進口高性能芯片，以硅壓阻力敏感部件為核心，測量精度高，穩定性高，可靠性高，抗干擾能力強，性價比高。具有一體化溫度補償、電源自動穩定技術自動恢復技術、過壓、過流自動保護技術等。

   3)拉壓傳感器采用大量程柱式拉壓傳感器，最大量程為100 t，綜合誤差1 0.05%，模擬輸出4～20 mA。該傳感器采用柱式S型結構設計，具有精度高、強度好、穩定性高、使用壽命長等特點。

   4)位移傳感器采用滑塊式直線位移傳感器側面滑動式，無側移偏差，重復精度0.01 mm線性精度1 0.02%測量行程100～4 000 mm，工作溫度-10～50℃，存儲溫度-30～70℃。

2、拉力機操作軟件

    采用西門子PLC編程軟件STEP7 V5.2進行編程控制。顯示由試驗機現場觸摸屏顯示及實驗室計算機顯示屏顯示2種顯示方式，包括主菜單、人機交互界面、輸入界面、輸出界面、操作界面、存儲功能、保護開關。此系統集合全數字伺服閉環控制、數據處理、數據分析于一體，具備完整的人機操作模式，保存試驗報告，分析試驗結果。提供7種語言轉換，國際單位轉換功能，系統為軟件操作系統，升級簡單方便。

    人機交互界面:采用HIMI型人機交互界面，該界面顯示清晰，人機交互友善，觸摸靈敏度高等優點，包括各種控制程序按鍵，操作簡單明了，安全可靠。

    主菜單:包括各子菜單選取按鈕，急停保護按鈕，存儲按鈕，輸出按鈕，數據分析按鈕。

    輸入界面:包括試驗設置按鈕、調整按鈕、工具按鈕、窗口按鈕、幫助按鈕、定型鏈條自動試驗按鈕。

    輸出界面:包括輸出表格選擇顯示按鈕，實時數據顯示按鈕，破斷力、速度、形變、位移分析按鈕，打印輸出按鈕。

    保護開關:有系統保護功能和設備急停功能，當試驗進行中，加載力超過試樣最大破斷力，試樣斷裂瞬間，系統會根據壓力傳感器反饋的數值自動卸荷，在試驗過程中如拉伸行程到油缸極限時保護開關會自動停止整機工作，防止意外發生。

3、拉力機液壓系統

    液壓系統由電機、油泵、濾油器、電磁閥、油箱等組成。電機為異步電動機，電機功率為10 kW，電機電壓380 V，電機轉速1 500 r/min。油泵采用變量柱塞泵，流量25 L/min，壓力25 MPa。電磁閥、液壓鎖、濾油器等均采用國外進口元件，使用壽命長，故障率小，維修簡單。系統各管路中配置液壓觀察儀表，檢查各系統部件的可靠性、安全性，以滿足液壓系統的正常使用。
