箱包提把、拉桿是旅行箱包的重要配件之一，在搬運過程中常常因受到?jīng)_擊和震蕩而造成脫落，影響產品使用壽命。由于 QB/T2922-2007 版本 ,對于試驗機結構, 各單位有不同的方式, 造成試驗結果的差異, 現在統一試驗機結構方式與仿真人為緩沖方式, 使試驗的結果獲的統一性與現實性!

本標準由中國輕工聯合會提出。

本標準由全國皮革工業標準化技術委員會（SAC/TC 252）歸口。

本標準由銘禹電子科技有限公司負責起草修訂。

本標準主要起草人：詹志毅。

本標準2012年XX月首次發布。

1　范圍

本標準修定了 QB/T 2922-2007 箱包的振蕩沖擊試驗方法。

本標準適用于各種日用箱包。

2　原理

在箱包中加載規定的負重后，通過提把或完全打開的拉桿將箱包提起，在規定的行程內以一定的速度和自身所承載的重力往下俯沖，再通過彈簧對力的吸收和釋放使箱包受到?jīng)_擊和振蕩，從而檢驗提把、拉桿、箱體（包體）的質量。

3　裝置

箱包振蕩沖擊試驗機應包括3.1~3.5規定的部件。

3.1　金屬支架，高度不低于2000mm。

3.2　沖擊裝置，可上下運動，減震彈簧常數為：(單支)17.54 N/mm(+/-5%)。

3.3  吸盤降噪裝置, 吸盤有一氣壓式降噪裝置,可減對試件不必要的震蕩.

3.4   控制裝置，可調節試驗速度，設定沖擊試驗次數，有試樣中途跌落自動停機功能。

3.5   記錄裝置，有自動記錄和記憶功能。

4　試樣的準備

試樣在溫度18～25℃，的環境下至少停放1h，試樣在停放期間不得受壓。

5　試驗方法

3.5.1      按表1規定加載規定負重至試樣箱、包體內中，負重分布要均勻, 砝碼材質為帆布袋內裝

 散裝顆粒.

表1　規定負重

3.5.2      將試樣閉合，防止負重在試驗中途掉出。將試樣提把（側提把）或拉桿把牢牢鎖好在彈簧鉤上。

3.5.3      設定試驗速度為20次/min，試驗行程為150mm，選擇以下次數進行試驗：

—— 拉桿，100次、200次、300次、500次；

—— 軟提把，300次、500次、1000次、1500次；

—— 硬提把，500次、1000次、1500次、2000次。

3.5.4      試驗結束，檢查提把（側提把）、拉桿有無脫落、有無被損壞，金屬配件有無受損，提把（側提把）擺動是否自如，把托是否牢固，縫線有否脫落，箱體（包體）有無變形、損壞。

3.5.5      將帶拉桿的試樣放至拉桿疲勞試驗機上，拉合拉桿5次，測量拉桿的拉合力值。

6　結果的表示

結果以振蕩次數及表觀質量表示。

—— 振蕩次數按試驗終止時的次數記錄；

—— 如果試驗中途提把（側提把）或拉桿損壞，應終止試驗；

—— 有拉桿的試樣，記錄拉桿拉合的最大力值，單位為牛頓（N），結果保留整數。

7　試驗報告

試驗報告應包括以下內容：

a）本標準編號；

b）試樣名稱、編號、類型、廠家（或商標）、生產日期；

c）試驗結果；

d）試驗中出現的異?，F(xiàn)象；

e）實測方法與本標準的不同之處；

f）試驗人員和日期。

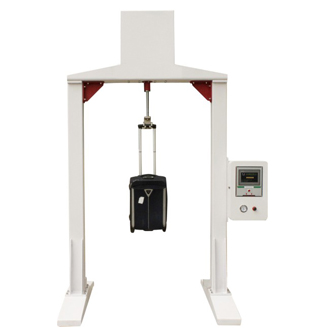

8. 附件一: 試驗機臺結構示意圖

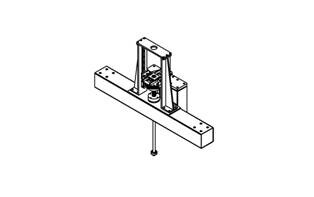

減震結構

 試件夾具
